MC-40开关电源

MC-40开关电源

主要规格

特点
1.价格低,可靠性高
2105度输出电容
3适用于全世界的交流输入电源
4.效率高,工作温度低
5软启动电流可以有效地减小交流输入冲击。
6具有短路和过载保护
7.100%满负荷老化试验
8.安装有EMI
滤波器,最小波。
模型 S-25-5 S-25-12 S-25-15 S-25-24
直流输出电压 5V 12V 15V 24V

输出电压范围(Note:2)

±2% ±1% ±1% ±1%
额定输出电流 5A 2.1A 1.7A 1.1A
输出电流范围 0-5A 0-2.1A 0-1.7A 0-1.1A
波浪和
噪音
(Note:3)
50mVp-p 100mVp-p 100mVp-p 100mVp-p
英特尔的稳定性(Note:4) ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定性((Note:5) ±1% ±0.5% ±0.5% ±0.5%
直流输出功率 25W 25.2W 25.5W 26.4W
效率 65% 76% 77% 80%
直流电压可调范围 +10%,-5% ±10% ±10% ±10%
输入电压范围 85-132VAC/170-264VAC由开关选择47-63 Hz240-370WVDC
输入电流 0.6A/115V 0.35A/230V
冲击电流 玉缩启动电流15A/115V 30A/230V
泄漏电流 <0.75mA/240VAC
过载保护 105%-150%类型:脉冲打嗝关机重置:自动恢复
过电压保护 115%-135%
高温保护 ............
温度系数 ±0.03%/℃(0-50℃)
设置、上升、保持时间 200ms,100ms,30ms
振动 10-500Hz,2G每周期10分钟,周期为60分钟,每个轴
耐压

输入和输出内部:1.5KvAC输入和外壳:1.5KvAC输出和外壳:0.5KvAC

隔离电阻 输入和输出内部,输入和外壳,输出和外壳:500VDC/100MQ
工作温度和湿度 -10参考输出降额曲线2096-90%6相对湿度
Stoerall维数 -20℃-+85℃,10%-95%RH

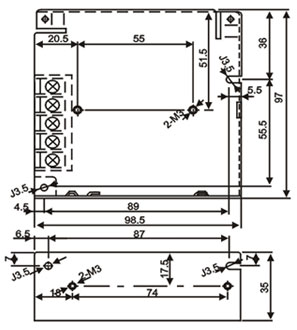

外形尺寸 99×97×35mm
重量 0.37kgs
安全标准 符合UL 1012要求(不适用于该标志)
EMC 标准 符合FCC PART 15J传导等级B
注意: 1以上参数的测试条件为:230VAC输入,额定负载,25度70%RH,温度。
2.误差:包括整定误差、线路稳定性和负载稳定性。 (注:5)3波形试验:采用A12双线20MHz,0.1UF47UF电容器短路开断
4.进口电压稳定性试验,过负荷时,进口最低电压达到最高电压
5负载稳定性试验:负到范图为0%至100%。
